Tiansu (Tianjin) Valve Group Co., Ltd. este unul dintre cei mai importanți producători și furnizori de supape fluture cu angrenaje melcate din China. Dacă intenționați să cumpărați o supapă fluture personalizată cu angrenaj melcat, fabricată în China, bine ați venit să obțineți o ofertă de la fabrica noastră. Sunt disponibile produse de calitate și preț rezonabil.

Supapa fluture tip angrenaj melcat folosește un mecanism cu angrenaj melcat pentru amplificarea cuplului și controlul precis: rotirea manuală a roții de mână antrenează melcul, care rotește angrenajul melcat cu viteză redusă, transmițând mișcarea tijei. Tija, legată rigid de disc, îl antrenează într-o rotație de 90 de grade. Când planul discului este paralel cu axa conductei, angrenajul melcat al supapei fluture este complet deschis; când este perpendicular, este complet închis, cu etanșarea discului în contact strâns cu scaunul corpului pentru a bloca fluxul. Angrenajul melcat asigură autoblocare inversă, prevenind mișcarea discului din cauza fluctuațiilor de presiune sau a vibrațiilor, asigurând o blocare stabilă în orice poziție.

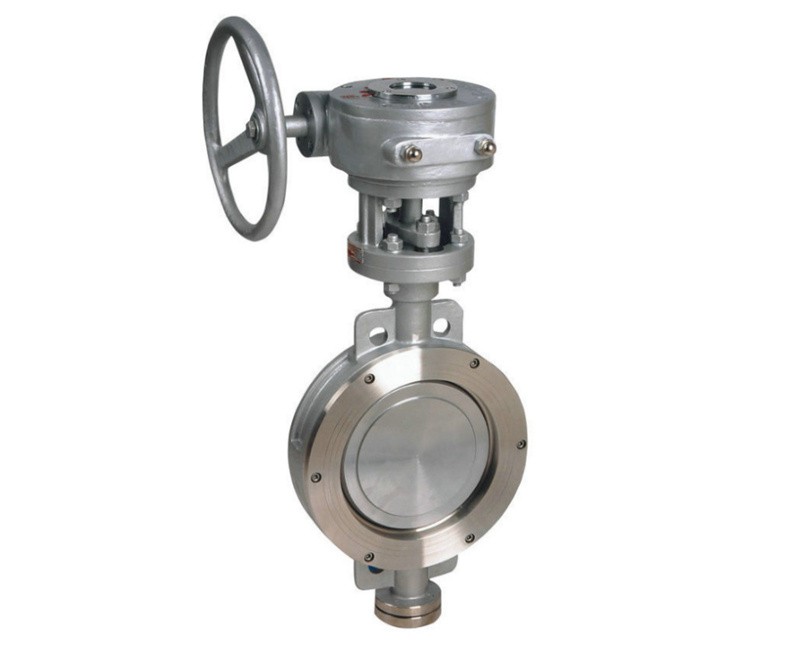

Această supapă cu angrenaj din oțel carbon are un corp din oțel carbon, o instalație de napolitană și un angrenaj melcat. Este un tip de supapă fluture industrială curentă. Corpul turnat oferă rezistență ridicată, rezistență la presiune și costuri moderate. Împreună cu discuri de etanșare dure (metalice), se adaptează la diverse medii. Avantajele cheie includ: design compact (fără flanșă, economisește spațiu), operare ușoară (reducere angrenaj melcat + auto{5}}blocare), acționare rapidă (rotație de 90 de grade), rezistență scăzută la curgere (zonă mare de curgere), echilibrare practic și economie. Este o alegere de top pentru sistemele cu presiune medie/joasă-.

Parametrii tehnici

Diametru nominal: DN50 - DN600
Presiune nominală: PN10, PN16, PN25
Temperatura de funcționare: 0 ~ 80 grade
Mediu aplicabil: apă

Aplicarea produsului

Supapa cu angrenaj din oțel carbon potrivită pentru apă municipală/ape uzate, apă de răcire industrială, HVAC, sisteme de alimentare auxiliare, petrochimice (medii ne-puternic corozive), metalurgie/exploat minier, pentru oprirea-și reglarea debitului de medie/scăzută-presiune, medii ne-corozive (apă, ulei, substanțe chimice standard).

Note de întreținere și instalare

Note de instalare

Pre-instalare: specificațiile supapei de verificare corespund conductei (tip, presiune, dimensiune). Curățați resturile interne. Asigurați-vă că discul funcționează liber.

Flanșele țevilor trebuie să fie paralele, distanța care se potrivește cu lungimea angrenajului melcat al supapei fluture (toleranță mai mică sau egală cu 2 mm) pentru a evita solicitarea/deformarea.

Direcția de instalare nerestricționată (etanșare bidirecțională). Asigurați-vă că roata de mână este accesibilă. Orientați cutia de vierme în sus pentru a preveni pătrunderea apei/mediului.

Folosiți garnituri potrivite pentru mediu (de exemplu, cauciuc pentru apă, PTFE pentru ulei). Garnitura centrală pentru a evita deplasarea și scurgerea.

Strângeți șuruburile flanșei în mod uniform, în formă transversală, cu o forță moderată (evitați strângerea excesivă a corpului dăunătoare sau strângerea sub-care provoacă scurgeri).

Puncte de întreținere

Lubrifiere

Verificați caseta de vierme la fiecare 6-12 luni. Curățați, aplicați unsoare pe bază de litiu-(unsoare pentru temperaturi ridicate pentru temperaturi ridicate). Umpleți până la 1/2 - 2/3 capacitate.

Inspecția sigiliului

Pentru supapele cu etanșare moale-, verificați anual pentru uzură/învechire garniturile. Înlocuiți discul/etanșarea dacă cauciucul este desprins/crăpat. Pentru supapele cu etanșare dur-, curățați în mod regulat suprafețele; poală zgârieturi minore.

Protecție împotriva coroziunii

Aplicați anual-vopsea preventivă împotriva ruginii pe caroseria din oțel carbon (sau după cum este necesar). Folosiți huse de protecție pe tulpina expusă.

Operațiunea

Rotiți încet roata de mână; evitați forța excesivă/ciclarea rapidă pentru a preveni deteriorarea. După o lungă inactivitate, operați mai întâi manual pentru a verifica dacă nu se lipește.

Inspecție regulată

Trimestrial, verificați poziția robinetului fluture tip angrenaj melcat precizia, scurgerile (interne/externe) și pentru zgomot neobișnuit de la cutia melcat. Rezolvați problemele cu promptitudine.

Defecte comune și soluții

Defecțiune comună

Cauze

Soluții

Lipirea supapei

1. Angrenajul melcat nu are lubrifiant, este corodat sau contaminat.

2. Conexiune tulpină îndoită/slăbită.

3. Resturi pe scaun.

4. Alinierea greșită a flanșei conductei care provoacă deformare.

1. Dezasamblați cutia, curățați, lubrifiați.

2. Îndreptați/înlocuiți tija; strângeți șuruburile.

3. Depresurizați, dezasamblați, curățați.

4. Reglați paralelismul flanșei, re-strângeți uniform.

Scurgere internă (închisă)

1. Scaunul uzat/zgariat/contaminat.

2. Sigiliu moale învechit/desprins.

3. Disc deformat/excentric.

4. Joc excesiv al angrenajului melcat, discul nu este complet închis.

1. Poziționați scaunul sau înlocuiți discul.

2. Înlocuiți garnitura cu material adecvat.

3. Îndreptați/înlocuiți discul; aliniază concentricitatea.

4. Reglați șuruburile de limită pentru a elimina jocul.

Scurgere externă (flanșă)

1. Strângere neuniformă a șuruburilor.

2. Garnitura deteriorată/nealiniată.

3. Fața flanșei corpului zgâriată/murdară.

1. Strângeți șuruburile în cruce).

2. Înlocuiți și centrați noua garnitură.

3. Curățați fața, lustruiți zgârieturi.

Scurgere de ulei din cutia de vierme

1. Garnitură de ulei/inel O-învechit/deteriorat.

2. Unsoare umplută în exces.

3. Carcasa cutiei crăpată.

1. Înlocuiți garniturile.

2. Scurgeți excesul de grăsime.

3. Înlocuiți cutia sau contactați producătorul pentru repararea fisurilor.

Roata de mână se învârte liber

1. Dinți vierme/dinți roți uzați/spărți.

2. Lipsă/deteriorată cheia/pin roată-tijă.

3. Rulment/bucșă deteriorat.

1. Înlocuiți ansamblul angrenajului melcat.

2. Înlocuiți și asigurați cheia.

3. Înlocuiți rulmentul/bucșa, lubrifiați.

Coroziune/Rupere a tijei

1. Mediu coroziv, material tulpină inadecvat.

2. Expunere în aer liber fără protecție.

3. Cuplu excesiv din exploatare bruscă.

1. Înlocuiți cu tija din oțel inoxidabil.

2. Aplicați vopsea, adăugați capac de protecție.

3. Operați corect, evitați operarea forțată.

FAQ

Î: Care sunt principalele beneficii ale unui corp de supapă din oțel carbon?

R: Oțelul carbon oferă o bună rezistență mecanică și rezistență la presiune la un cost mai mic în comparație cu oțelul inoxidabil, ceea ce face ca supapa cu angrenaj din oțel carbon să fie economică pentru multe aplicații industriale în care coroziunea nu este severă.

Î: Pentru angrenajul melcat al supapei fluture, când ar trebui să fie ales un disc dur-de etanșare (etanșare metalică) în locul unei etanșări-moale?

R: Discurile de etanșare dur-sunt alese pentru aplicații cu temperaturi mai ridicate, medii mai abrazive sau unde este nevoie de un ciclu de viață mai lung dincolo de limitele etanșărilor din elastomer.

Î: De ce este important să centrați garnitura supapei fluture tip angrenaj melcat în timpul instalării?

R: O garnitură nealiniată poate provoca o presiune de etanșare neuniformă, ducând la scurgeri externe sau chiar să interfereze cu mișcarea discului, provocând daune interne sau scurgeri.
